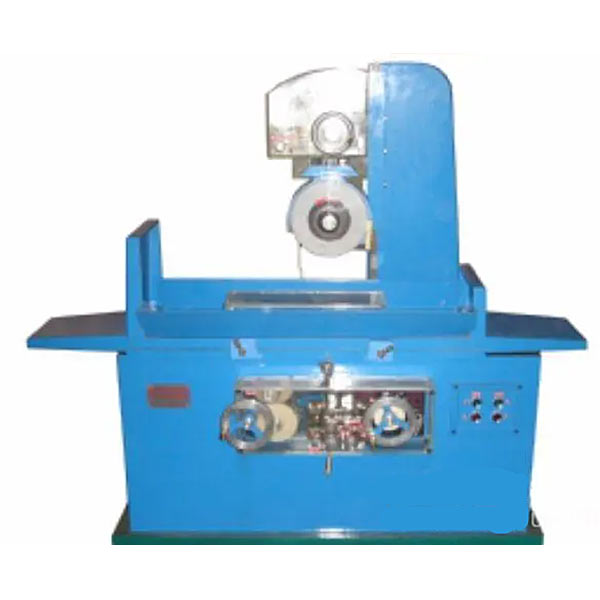

透明平面磨床教學技術實驗臺,西門子1200可編程控制實驗臺

一、設備功能
1、選用透明有機玻璃，零件應用鋁件，能全透明地看到設備內部構造與動作。鑄件表面無沙眼，加工件表面精確度Ra1.6
2、全部解剖元件均能實行正常的機械運行。
3、充分展示各個細微構造和機構裝配裝置。
4、自動運行、演繹設備運作過程，使學生很直觀的理解整體過程。
二、技術功能數值
1.作業臺作業面尺寸（長×寬）：不小于582mm×200mm
2.磨削工件最大尺寸（長×寬×高）：不小于380mm×175mm×200mm
3.作業臺縱向位移速度（無級）：2~10米/分
4.磨頭垂直位移行程：不小于200mm
5.磨頭縱橫位移行程：不小于175mm
6.油泵流量：10升/分
7.油泵電機功率（W）（W）（W）： 0.37千瓦
8.主電機功率（W）（W）（W）：不小于0.25千瓦
9.外觀參考尺寸（長×寬×高）：不小于1600mm×800mm×1360mm




透明平面磨床教學技術實驗臺,西門子1200可編程控制實驗臺

一、設備基礎簡介

可編程控制器實驗裝置集可編程邏輯控制器、編程系統、模仿控制實驗箱式掛式模型塊件、實物等于一體，可直觀地實行plc的基礎指令實驗，多個應用廣泛的plc實際應用模仿實驗和實物控制實驗，同時也為了高層次的設計研發實驗提供良好的條件。能完成多個電氣控制實驗。

本實驗裝置適合高職院校、職業學校的機電設備裝配與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》等的實驗教學。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

二、特別點：

1、裝置應用集合套件式構造，更換實驗模型塊便捷，如需要拓展功能或研發新實驗，只需添加實驗模型塊箱式掛式模型塊件即可，永不淘汰。

2、應用西門子可編程序控制器，應用模型塊化設計，可按照不一樣的需要含有概括不一樣的控制系統。

3、PLC主機的互聯網教學實驗：配備裝備裝備有RS485互聯網通信（也可選用CC-Link通信，價格另議），教師端電腦（主站）分別跟PLC主機（從站）實行直接通信實驗（即實行1：N通信），任一臺PLC主機（主站）跟PLC主機（從站）實行直接通信實驗（即實行N：N通信）。

三、技術功能

1、交流ACACAC電源：三相五線 AC 380 V±10% 50Hz；

2、溫度（℃）（℃）（℃）：-10～50℃；環境濕度：≤90％無水珠凝結；

3、整機功耗：≤1.0 kVA；

4、安全保障功能：實驗臺桌面應用高絕緣、高強度、耐高溫的材料。設定有接地保護、漏電保護功能，安全性符合相關的國標標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線

5、外觀尺寸：1600mm×730mm×1700mm

四、基礎配備裝備裝備

1、電源模型塊：三相四線380V交流ACACAC電源經空氣開關后給裝置供電，電網電壓（V）（V）（V）表監控電網電壓（V）（V）（V），設定有保險絲保護，控制屏的供電由漏電保護開關和啟停開關控制；提供三相相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護。

2、直線DC電壓（V）（V）（V）：24V、+5V輸出，0～±10V可調輸出；直線DC電流（A）（A）（A）：4～50mA可調輸出；

3、實驗桌：實驗桌為鋁木構造，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板；儲物儲物儲物柜體設定有抽屜，用來放置工量具及圖紙文檔實驗指導書，電腦桌聯體設計。

4、定時器兼報警記錄儀指示燈；選用開關和蜂鳴器及繼電器單元；電壓（V）（V）（V）表測量界限0～30V、精確度0.5級；電流（A）（A）（A）表測量界限0～30mA、精確度0.5級；

5、主機實驗集合套件：西門子S7-1200  CPU1214C，14寫入/10輸出,含有概括2AI。 含有概括以太網連連連接口，支持Profinet。配套編程電纜。

6、實驗凳：凳面進口PP注塑成型，顏色為灰白色；中管選用直徑50mm，壁厚1.2mm圓管；裝飾套為ABS注塑成型。

7、三相異步電機：380V/180W；轉動速度：1400r/min
