數控加工中心維修與加工技術實驗臺,施耐德plc實驗裝置

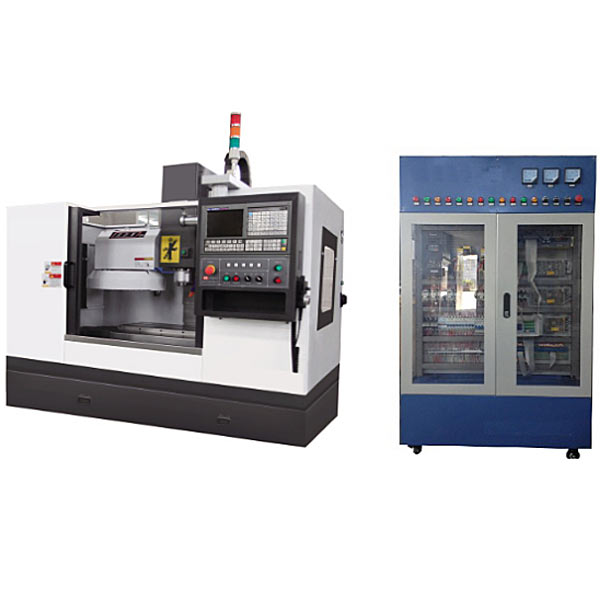

近年來，--數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提升學生的動手能力和解析解決問題的能力，全面學習掌控把握掌控把握掌控把握掌控把握數控系統的控制原理、數控編程、電氣設計方法及裝配調動測量試驗與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司研發了數控加工中心電控系統原理及調動測量試驗維修實驗臺實習裝置。使用該裝置可以使學生掌控把握數控加工中心系統控制原理、電氣設計方法、元件的選用、加工中心電氣裝配及調動測量試驗、故障診斷維修、零件程序編制及圖形模仿加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置應用開放式構造、模型塊化設計，既可用來教學、也可用來課程設計、畢業設計和實驗，有利于提升學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和適用市場需求。該裝置也可以幫助科研技術人員進一步理解數控加工中心構造，同時也為技術人員實行數控銑床系統的二次研發提供了必要條件。該實驗裝置的主要器件均選用工控設備。
一、實驗臺配備裝備裝備有：伺服主軸1套、冷卻泵1臺、伺服電機3臺、限位等。
二、實驗臺技術功能數值：
1、寫入電源：AC380V（三相五線制）、50HZ
2、故障考核：16項（智能型）
3、作業環境：溫度（℃）（℃）（℃）-100C～400  C
4、整機容量（KV）（KV）（KV）：≤8kVA；
5、實驗電氣儲物儲物儲物柜尺寸：長×寬×高＝1000 mm×650 mm×1800 mm；
機床 外觀 尺寸：長×寬×高＝2000×1720×2500mm
電氣裝配板尺寸：長×寬＝1000×900mm；
6、數控銑床智能考核系統功能：
1）應用最新 MCU 技術 RAM 處置整理芯片的數字化含有概括電子線路板與配套無線故障設定控制系統，系統平穩、不易感染病毒。
2）控制模型塊(PC 控制終端或手持位移控制終端)和驅動模型塊(智能故障設定驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
3）驅動模型塊內置智能故障設定控制系統，配備裝備裝備有專用新型無線數值傳輸模型塊(可插拔型)和RS232 串行通訊連連連接口，可無線組網通訊和 RS232 有線通訊。
4）手持位移控制終端應用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控實操界面，人機對話友好。手持位移控制終端可控制隨意一臺帶驅動模型塊的實驗設備。
5）手持位移控制終端不聯網時可作單機實操，當帶驅動模型塊的實驗設備無線組網時，手持 位移控制終端可無線進網作為聯網終端，可作學生機登錄實驗與考核的實操終端，也可作教師機登錄出題設故的實操終端。




數控加工中心維修與加工技術實驗臺,施耐德PLC實驗裝置

一、設備基礎簡介：

  plc自動化控制實驗臺”是按照國家勞動和社會保障部職業技能鑒定中心為維修電工技師、技師的職業培訓與技能鑒定而研制的，它適合PLC可編程控制實驗教學及技師技能鑒定考核。

二、裝置特別點

1、本套系統含教師主站和學生從站實驗裝置，每套實驗裝置均由控制屏、實驗桌、PLC主機集合套件、通信模型塊等含有概括。

2、應用掛式模型塊件構造，設定有開關量、模仿量、控制對象等單元，能完成邏輯、模仿、過程、動作等的控制實驗教學。

4、裝置設定有電壓（V）（V）（V）型和電流（A）（A）（A）型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設定有定時器兼報警記錄儀，記錄實驗考核時間及誤實操次數。

三、技術功能

1、寫入電源：三相四線（或三相五線）～380V±10% 50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量（KV）（KV）（KV）：＜0.5kVA

4、重 量：100kg

5、外觀尺寸：1700mm×700mm×1650mm

6、安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）保護裝置，安全符合國家標準

四、實驗裝置的基礎配備裝備裝備及功能

實驗裝置由控制屏、實驗桌、主機實驗集合套件、實驗?zāi)Ｐ蛪K、等含有概括。

（一）控制屏

1、交流ACACAC電源控制單元

三相四線380V交流ACACAC電源經空氣開關后給裝置供電，電網電壓（V）（V）（V）表監控電網電壓（V）（V）（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時設定有漏電警報指示及警報復位。

提供三相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護。

2、定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，設定有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或?qū)嵅馘e誤所造成的漏電警報次數。

3、直線DC電源、直線DC電壓（V）（V）（V）/電流（A）（A）（A）表、邏輯電平輸出及指示等

直線DC電壓（V）（V）（V）：0～15V可調輸出；直線DC電流（A）（A）（A）：0～20mA可調輸出；直線DC數字電壓（V）（V）（V）表/電流（A）（A）（A）表：電壓（V）（V）（V）表測量界限0～200V、寫入阻抗為10MΩ、精確度0.5級，電流（A）（A）（A）表測量界限0～200mA、精確度0.5級；
