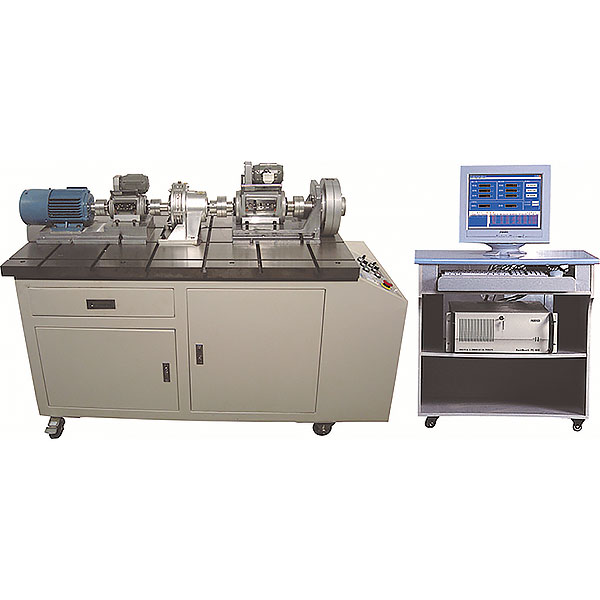

采用模塊化的結構，柔性好，變型功能及綜合性強，機械傳動方案優化綜合檢測實驗臺是一種開放式的新型機械設計綜合試驗裝置，具有真實的工程背景，而非模型或簡單的玩具性實驗裝置。本試驗臺模塊化主要庫件的結構、性能及精度既可用于教學實驗，亦可用于科研實驗，實現一機多用、資源共享，提高設備使用效率。機械傳動方案創意組合及參數分析實驗臺在教學實驗中，著重對**綜合實驗素質的培養，可實現對**進行包括實驗方案的創意設計、實驗裝置的設計、搭接、組裝及調試、實驗測試方法的選擇及應用、實驗操作規程的制定、實驗數據測試、實驗結果分析及實驗裝置結構簡圖的繪制等工程實驗技能的培養與訓練，打破了傳統機械設計課程實驗的以驗證性實驗為主的單一化模式，為培養機械綜合實驗素質以及有驗證性向實驗與理論相結合模式轉化提供了裝備條件，是適于培養機械創新能力及工程實踐能力的理想的新型實驗裝置。
一、主要技術參數：
    1、交流變頻電機功率：550W；
    2、磁粉制動器加載范圍：0-50N·m；
    3、最大中心高：178mm；
    4、轉矩轉速傳感器一個：額定轉矩10N·m,轉速范圍0 – 6000r/min；精度均為0.1％；
         轉矩轉速傳感器一個：額定轉矩50N·m,轉速范圍0 – 6000r/min；精度均為0.1％；
    5、變頻控制器調速范圍：0-1500r/min，調速精度：0.1％；
    6、外形尺寸：1200×780×1050mm；
    7、重量：300kg 。
二、基本配置：
    1、安裝及支承平板一套；
    2、變頻電機及變頻調速器一套；
    3、磁粉制動器一個；
    4、制動調節器一個；
    5、效率檢測分析軟件一套；
    6、傳動零部件庫：包括帶傳動、鏈傳動、聯軸器、減速器、支承部件；
    （1）減速器：圓柱齒輪減速器：減速比1:10，擺線針輪減速器：減速比1:11，渦輪減速器：減速比1:10；
    （2）同步帶傳動：帶輪齒數Z1=34，Z2=51，節距L=9.42，
                                聚胺脂同步帶3×121×20、3×87×20mm；
            三角帶傳動：帶輪基準直徑D1=80，D2=120，三角帶A-1000 mm、A-700；
            平皮帶傳動：小帶輪直徑D1=80 mm ，D2=120 mm， L=985（復合材料）；
    （3）鏈傳動：鏈輪Z1=20，Z2=25，滾子鏈08B-1×76，滾子鏈08B-1×56；
    （4）聯軸器傳動：彈性柱銷聯軸器，撓性爪形聯軸器；磙子鏈聯軸器；萬向節聯軸器
    （5）中間過渡傳動類：中間支承座3個，連接滑動槽2條；
    （6）調整底板類：移動T型滑槽座（2件）；T型槽用螺母（24件）；
                                圓柱齒輪、擺線針輪、蝸輪調整、中間過渡傳動底板（各1件）；
    （7）支座類：驅動源、負載、圓柱齒輪、擺線針輪、蝸輪；
    （8）搭接組合聯接用標準件若干。
    7、轉矩轉速傳感器：額定轉矩10 N•m ，轉速范圍0-6000 r/min
         轉矩轉速傳感器一個：額定轉矩50N·m,轉速范圍0 – 6000r/min；
    8、磁粉制動器加載控制模塊。
    9、配套工具一套，使用說明書和實驗指導書各一本，
   10、虛擬仿真教學系統

三、實驗內容：
    1、機械傳動方案設計；
    2、機械傳動系統拼裝；提供40種以上傳動方案：
    A、典型單一傳動
    (1) 圓柱齒輪傳動
    (2) 平帶傳動
    (3) 同步帶傳動
    (4) 鏈傳動
    (5) 擺線針輪傳動
    (6) 蝸輪蝸桿傳動
    (7) V帶傳動
    B、多級組合傳動
    (1) 平帶--圓柱齒輪傳動
    (2) 同步帶--圓柱齒輪傳動
    (3) 鏈-圓柱齒輪傳動
    (4) V帶-圓柱齒輪傳動
    (5) V帶-鏈傳動
    (6) 同步帶-鏈傳動
    (7) 平帶-鏈傳動
    (8) 擺線針輪傳動-圓柱齒輪傳動
    (9) 鏈傳動-圓柱齒輪
    (10) 平帶傳動-圓柱齒輪
    (11) 同步帶傳動-圓柱齒輪
    (12) V帶傳動-圓柱齒輪
    (13) 擺線針輪-平帶傳動
    (14) 擺線針輪-同步帶傳動
    (15) 擺線針輪-鏈傳動
    (16) 擺線針輪-V帶傳動
    (17) 平帶傳動-擺線針輪
    (18) 同步帶傳動-擺線針輪
    (19) 鏈傳動-擺線針輪
    (20) V帶傳動-擺線針輪
    (21) 圓柱齒輪-鏈傳動：
    (22) 圓柱齒輪-平帶傳動
    (23) 圓柱齒輪-同步帶傳動
    (24) 圓柱齒輪-V帶傳動
    (25) 鏈傳動-蝸輪蝸桿
    (26) 平帶傳動-蝸輪蝸桿
    (27) 同步帶傳動-蝸輪蝸桿
    (28) V帶傳動-蝸輪蝸桿
    (29) 蝸輪蝸桿-鏈傳動
    (30) 蝸輪蝸桿-平帶傳動
    (31) 蝸輪蝸桿-同步帶傳動
    (32) 蝸輪蝸桿-V帶傳動
    學生還可根據自己的拼裝方案進行組裝，聯軸器可根據需要更換
    3、機械傳動系統傳動參數：轉速、轉矩、功率效率的檢測及分析。
四、性能特點：
    1、精確檢測傳動系統的傳動參數；
    2、設計拼裝40種以上傳動系統；
    3、集變頻調速技術、智能磁粉PID制動技術加載更迅速、穩定、準確，傳感檢測技術及應用計算機技術于一體，向學生展示了最新技術成果；
五、軟件內容及特點：
    可描述傳動系統輸入、輸出的轉速、轉矩及功率變化隨負載變化的曲線，并可適時監測上述參數的數據窗口；
六、造型及表面處理：
    1、大氣美觀、實物感強、加工精細；
    2、金屬傳動件均發蘭處理、其他表面防銹處理加噴漆；
    3、表面平整、光滑、清潔無劃痕和脫落斑點。
七、工控機配置：用戶自備或廠家代購
八、實驗臺主要配置
