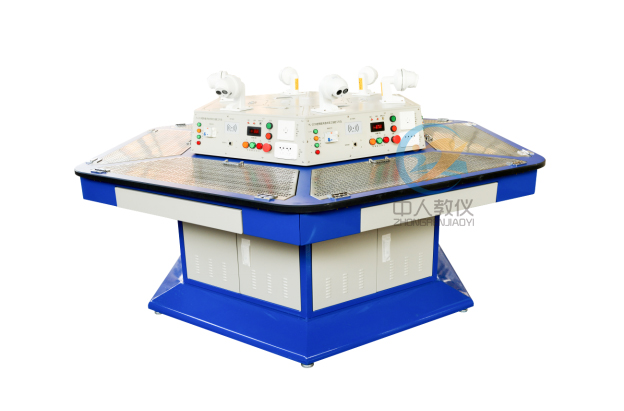

ZRDG-2000電工技能實訓考核平臺
一、概述
依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務（即FMS）確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關《電工技術》、《電工基本技能》、《電工測量與儀表》、《電機與電氣控制》、《電動機控制電路》、《電力拖動控制電路》等相關專業模塊通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將復雜的知識點簡單化，深奧的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。電工技能實訓考核平臺該區域是以電工技能工作島設備為核心，利用工業情景化設施建，配套教學化處理過的工作流程與管理制度，讓學生通過任務進行實訓教學。設備可同時讓6名學生同時操作，通過小組的團隊形式開展工作任務，并通過角色分工按照各自的工作流程進行。在實訓工作的同時可以進行理論教學，實現“做”“學”“教”一體。
二、主要技術參數
1. 輸入電源： 三相五線 AC380V±5% 50Hz；2. 電源輸出：6個獨立工位，
1) 每工位固定交流輸出：三相五線 380V 接插式1組、220V插座式2組
2) 可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
3. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
4. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
5. 安全保護： 漏電保護（動作電流≤30mA），過流保護，熔斷器保護；
6. 額定功率： ≤2KW；
7. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
8. 外形尺寸：2500*2115*780（mm）
三、系統組成
技能工作島由六邊形工作臺、六邊形電源控制屏及典型工作任務組成，能同時容納6名學生在設備上進行操作。六邊形工作臺：桌體采用優質冷軋鋼板，經過機械加工成型，整機既堅固耐用，又美觀大方。工作臺表面噴塑，色彩穩重。工作臺六工位設計，每工位設置有雙開門式存儲柜，工位與工位之間采用圓弧形過渡板連接。桌面為六邊形結構，采用30mm厚的實芯理化板非高密度防火板，外表面貼防火板，桌邊倒圓弧處理，美觀安全。工作臺直徑為2500mm，高度按人體工程學要求設計，高度為750mm。
六邊形電源控制屏：電源控制屏采用六邊形結構，與工作臺相對應，具有漏電保護、短路保護功能。工作臺頂部裝有多角度高清攝像頭，對每一位學員的實操過程進行記錄。
工作臺嵌有實操網孔板，該網孔板平時關閉時與工作臺面平行一致，需要使用時可以展開多個角度進行使用。
四、可進行的工作實訓任務
1. 第一單元常用低壓電器及其安裝、檢測與維修1) 課題1低壓電器的分類和常用術語
2) 課題2低壓熔斷器
3) 課題3低壓開關
4) 課題4主令電器
5) 課題5接觸器
6) 課題6繼電器
2. 第二單元電動機的基本控制線路及其安裝、調試與維修
1) 課題1三相籠型異步電動機的手動正轉控制線路
2) 課題2三相籠型異步電動機的點動正轉控制線路
3) 課題3三相籠型異步電動機的自鎖正轉控制線路
4) 課題4三相籠型異步電動機的連續與點動混合正轉控制線路
5) 課題5三相籠型異步電動機的正反轉控制線路
6) 課題6三相籠型異步電動機的位置控制與自動往返控制線路
7) 課題7三相籠型異步電動機的順序控制線路
8) 課題8三相籠型異步電動機的多地控制線路
9) 課題9三相籠型異步電動機的Y—△降壓啟動控制線路
10) 課題10三相籠型異步電動機的反接制動控制線路
11) 課題11雙速異步電動機的控制線路
12) 課題12三相繞線轉子異步電動機的控制線路
13) 課題13電動機的控制、保護與選擇
14) 課題14電氣控制線路設計基礎
3. 第三單元變頻調速系統
1) 課題1通用變頻器的基礎知識
2) 課題2變頻器的工作原理和控制功能
3) 課題3通用變頻器的選用與安裝
4) 課題4變頻凋速系統的調試
5) 課題5通用變頻調速系統的維護與維修
4. 第四單元可編程控制技術
1) 課題1 PLC控制三相異步電機電機啟停
2) 課題2 PLC控制三相異步電機電機順序啟停
3) 課題3 PLC控制三相異步電機點動和自鎖控制
4) 課題4 PLC控制三相異步電機Y-Δ啟動控制
5) 課題5 PLC控制三相異步電動機正反轉控制
6) 課題6 PLC控制三相異步電機帶限位自動往返控制
5. 第五單元觸摸屏控制技術
1) 課題1 觸摸屏的編程
2) 課題2觸摸屏與PLC通信
3) 課題2 觸摸屏、PLC、變頻器的控制
五、電工技能島實訓設備配置（單套配置）
| 序號 | 名 稱 | 型號與規格 | 數量 |
| 1. | 電工技能實訓考核平臺 | 1臺 | |
| 2. | 不銹鋼網孔板 | 6塊 | |
| 3. | 軟件 | 6套 | |
| 4. | 實訓指導書 | 1本 | |
| 5. | 漏電開關 | 6A | 6只 |
| 6. | 熔斷器 | 5A | 12只 |
| 7. | 熔斷器 | 3A | 24只 |
| 8. | 交流接觸器 | 220V CJX2-0910 | 30只 |
| 9. | 輔助觸頭 | 30只 | |
| 10. | 熱繼電器 | 0.63-1A | 24只 |
| 11. | 熱繼電器座 | 24只 | |
| 12. | 通電延時時間繼電器 | 0-30s | 12只 |
| 13. | 斷電延時時間繼電器 | 0-30s | 12只 |
| 14. | 接線端子排 | 12節 | 24只 |
| 15. | 端子導軌 | 200mm | 18只 |
| 16. | 按鈕開關盒（三個開關） | 12只 | |
| 17. | 按鈕開關盒（兩個開關） | 12只 | |
| 18. | 按鈕（不帶燈） | 綠色、紅色 | 30只 |
| 19. | 行程開關 | 自動復位 | 12只 |
| 20. | 行程開關 | 手動復位 | 12只 |
| 21. | 牽引電磁鐵 | 220V | 6只 |
| 22. | 倒順開關支架 | KO3-15 | 6只 |
| 23. | 塑料安裝卡子 | 800只 | |
| 24. | 不銹鋼自攻螺絲 | 600只 | |
| 25. | 指示燈 | 220V | 18只 |
| 26. | 導軌 | 3米 | |
| 27. | 萬能轉換開關支架 | 6只 | |
| 28. | 導軌安裝螺絲 | 60套 | |
| 29. | 三菱可編程控制器 | FX3U-32MR/ES-A | 6只 |
| 30. | 三菱變頻器 | FR-E740-0.75K-CHT | 6只 |
| 31. | 嵌入式一體化觸摸屏 | TPC7062Ti | 6只 |
| 32. | 觸摸屏支架 | 6只 | |
| 33. | 三相異步電動機 （380V，單速） | PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y | 6臺 |
| 34. | 三相異步電動機（380V，單速帶離心開關） | PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、連接組別：△/Y | 6臺 |
| 35. | 三相雙速異步電動機 | PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、連接組別：△/2Y | 6臺 |
| 36. | 三菱下載線 | 6條 | |
| 37. | 觸摸屏下載線 | 6條 | |
| 38. | 通訊線 | PLC與觸摸屏通訊 | 6條 |
| 39. | 尖嘴鉗 | 6寸 | 6 |
| 40. | 剝線鉗 | 6 | |
| 41. | 鋼絲鉗 | 6寸 | 6 |
| 42. | 一字螺絲刀 | 3寸 | 6 |
| 43. | 十字螺絲刀 | 3寸 | 6 |
| 44. | 測電筆 | DL8001 | 6 |
| 45. | 萬用表 | MY60 | 6 |
| 46. | 電工刀 | 得力DL0060 | 6 |
| 47. | 斜口鉗 | 6寸 | 6 |
| 48. | 壓線鉗 | HS-06WF（壓插針） | 6 |
| 49. | 鋼卷尺 | 3m | 6 |
| 50. | 一字螺絲刀 | 2×75 | 6 |
| 51. | 十字螺絲刀 | 2×75 | 6 |
| 序號 | 名 稱 | 型號與規格 | 數量 |
| 1 | 軟線 | 0.75mm 雙色 | 6卷 |
| 2 | 軟線 | 0.75mm 綠 | 6卷 |
| 3 | 軟線 | 0.75mm 藍 | 6卷 |
| 4 | 軟線 | 0.75mm 黃 | 6卷 |
| 5 | 軟線 | 0.75mm 紅 | 6卷 |
| 6 | 插針 | E1008 | 1000個 |
| 7 | 電工膠帶 | 6個 | |
| 8 | 行線槽 | 3025 | 6米 |
| 9 | 硬線 | 1mm 雙色 | 6卷 |
| 10 | 硬線 | 1mm 綠 | 6卷 |
| 11 | 硬線 | 1mm 藍 | 6卷 |
| 12 | 硬線 | 1mm 黃 | 6卷 |
| 13 | 硬線 | 1mm 紅 | 6卷 |
| 14 | 扎帶 | 3×100mm | 100根 |
| 15 | 異型號碼管 | 1.5mm2 | 1包 |
| 序號 | 名 稱 | 規格/型號 | 單位 | 數量 | 備注 |
| 1 | 終端錄像機 | 臺 | 1 | ||
| 2 | 攝像機 | 只 | 6 | ||
| 3 | 硬盤 | 只 | 1 | ||
| 4 | 定位支架 | 只 | 6 | ||
| 5 | 安裝線材 | 套 | 1 | ||
| 6 | 分屏器 | 2進1出 | 只 | 1 |
