點火系統實驗裝置,數控車床裝調維修實驗裝置

一、設備簡介
該設備應用  六種經經經典型(即：觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統和無分電器分組點火系統，光電式火系統)的發動機點火系統的真實部位件，充分展示發動機點火系統的含有概括構造和作業過程。
適用來中高等職業學校和培訓機構對發動機點火系統的構造，作業原理等動態教學演示及故障診斷與排除需求。
二、功能特別點

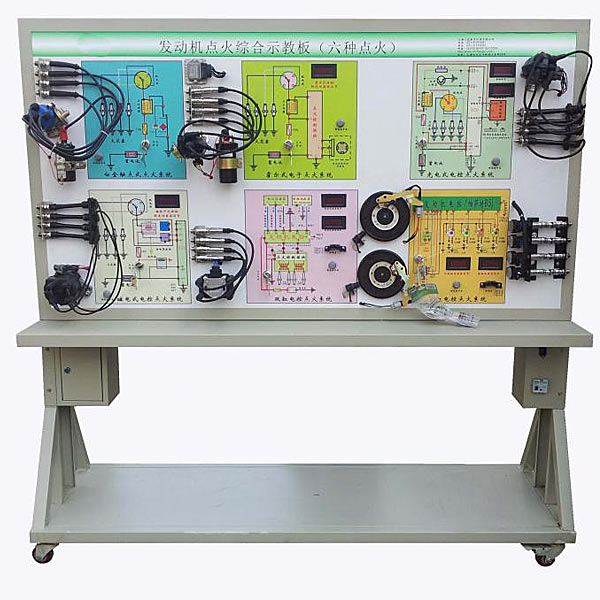

1.真實可運行的六種經經經典型的發動機點火系統，可充分展示觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統和無分電器分組點火系統、光電式點火系統的含有概括構造和作業過程。
2.示教板實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖與作業原理示意圖；學生可直觀對照電子線路圖和實物，認識和解析各種點火系統的作業原理。
3.示教板實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗點火系統各電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
4.示教板實操實操操作面板上裝配備裝備裝備有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統實行讀取故障碼、清除故障碼等發動機電控系統自診斷功能。
5.示教板實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有40cm左右的桌面， 便利放置圖紙文檔實驗指導書、輕型檢驗測量試驗儀表器具等。
6.示教板作業應用普通220V交流ACACAC電源，經內部電子線路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。
7.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明




點火系統實驗裝置,數控車床裝調維修實驗裝置

近年來--數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提升學生的動手能力和解析解決問題的能力，全面學習掌控把握掌控把握掌控把握掌控把握數控系統的控制原理、數控編程、電氣設計方法及裝配調動測量試驗與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司研發了數控車床電控系統原理及調動測量試驗維修實驗臺實習裝置。使用該裝置可以使學生掌控把握數控車床系統控制原理、電氣設計方法、元件的選用、車床電氣裝配及調動測量試驗、故障診斷維修、零件程序編制及圖形模仿加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置應用開放式構造、模型塊化設計，既可用來教學、也可用來課程設計、畢業設計和實驗，有利于提升學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和適用市場需求。該裝置也可以幫助科研技術人員進一步理解數控銑床構造，同時也為技術人員實行數控銑床系統的二次研發提供了必要條件。該實驗裝置的主要器件均選用工控設備。

設備含有概括部分

數控車床實驗設備是由數控系統，機床電氣控制連連連接口板、主軸變頻調動速度實驗板、交流ACACAC伺服驅動器及伺服電機、寫入輸出模型塊、四工位刀架、低壓電氣元件的原理和接線、編程及機械等含有概括。

設備的特別點：

☆盡其所能將所配數控系統的精髓，用最直觀的方法展示給用戶，使用戶能最大限度的參與并獲取深切的體會以達到融會貫通的效果。

☆便利拆卸的方案設計，使得用戶在機械、電氣等諸方面得到現場般的實驗，使其留下深刻的印象。

☆涉及內容豐富；數控系統、伺服單元、邏輯控制、低壓電器、電機…

實驗臺配備裝備裝備有：自動刀架1臺、主軸電機與編碼器1套、冷卻泵1臺、伺服電機2臺、模仿車床作業臺（二坐標）1臺及限位開關和機床零點、精密光學位移檢驗測量試驗單元（光柵尺）等。

實驗臺技術功能數值：

1、寫入電源：AC380V（三相四線制）、50HZ

2、故障考核36項

3、作業環境：溫度（℃）（℃）（℃）-200C～400  C

4、整機容量（KV）（KV）（KV）：≤3kVA；

5、電氣控制單元尺寸：長×寬×高（mm）=800mm×600 mm×1800 mm；
