一、設備技術規格

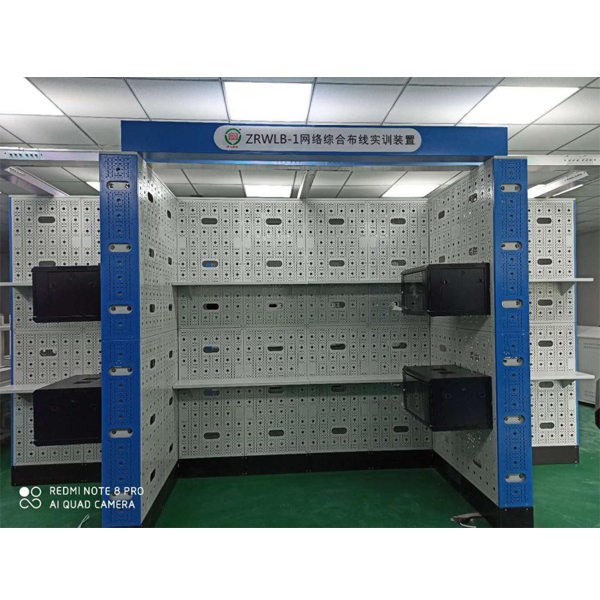

外觀尺寸：標準模型塊化擬真墻體，才用全鋼構造，可以含有概括各種構造，單組模型塊長1200mm×240mm×2600mm。

設備重量（kg）（kg）（kg）：500KG

設備含有概括：鋼制墻體、6U墻儲物儲物儲物柜、住宅信息箱、開放式橋架、電源系統

實驗規模：每個實驗墻面適用4-6名學生同時實驗，每兩個墻面形成1個模型塊L型區域，4個模型塊適用4組學生同時或者交叉實行綜合布線7個子系統工程實驗

實驗項目：全鋼構造大型模仿建筑物（群）擬真實驗設備，按照1：10比例全擬真模仿一棟三層大樓內部構造，完成綜合布線七大子系統實驗環境。可按實驗室境自由搭建。可以同時實行4個作業區、水平、垂直、設備間、進線間、建筑群等綜合布線七個子系統布線實驗。可以實行住宅信息箱的裝配實驗，含有概括墻面明裝，墻體中嵌入式裝配等，能夠拓展為視頻監控系統、消防報警、安防報警、智能家居、智能化工業監控等系統實驗平臺。

裝配布置：+外觀方法，按照教學需要和實驗室大小實行自由搭建和集合。

虛擬多用表功能數值：

交流ACACAC電壓（V）（V）（V）測量界限檔位分：10、50、250、1000

直線DC電壓（V）（V）（V）檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流（A）（A）（A）表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢驗測量試驗功能：垂直角度±15°距離1-30cm

三極管測量孔

二、設備特別點

1）裝置應用全鋼構造，模仿一棟建筑樓宇內部真實環境，除可實行綜合布線工程技能實驗外，也適合于智能樓宇安防監控實驗使用。應用2.0mm優質冷軋鐵板，內置各種互聯網設備、插頭座、線槽、機儲物儲物儲物柜等裝配孔，保證20000次無塵重復實操；擬真墻內部應用高強度龍骨支撐架支撐，全部鐵板經過高強度鉚釘固定在龍骨支撐架上，墻面平整無任何凹槽，模型塊化集合裝配，裝置可全封閉，也可按照教學需求，實驗裝置背部全開放，學生可以直觀看到墻體的內部，可在墻體內部按照教學需要，實行各種路由暗管裝配。可視面積為≥6.24平方米。安全可靠，無塵化實操。如：8模型塊裝置可同時或者交叉模仿互聯網綜合布線工程的8個作業區、8個設備間、8個垂直、8個水平、8個管理等子系統實驗。模型塊化設計，能按教室尺寸合理布置，適合隨意樓層裝配。

2）裝置專門為互聯網布線及應用工程技術課程實驗設計，墻面由多塊長1200mm，寬600mm，厚2.0mm冷軋鐵板制造而成，表面噴塑處置整理。背部嵌入M6螺孔≥72個，分為12排，每排6個，螺孔間距≥100mm。適合用M6螺絲快速裝配互聯網機儲物儲物儲物柜、線槽和線管等設備與器件材料。預設M6高硬度螺孔、Φ6.5通孔、每張墻面預留大量Φ5X20mm條孔，孔距25mm，其中橫向排列孔24排≥248個，縱向排列10列≥436個，適合用M5、M4、M3螺絲裝配和固定信息技術類、物聯網類、互聯網安防系統裝配與維護類、電工電子類的設備和器件材料。墻面預留Φ25穿線孔≥60個，分為11排六列，適合Φ20、Φ16等PVC或波紋管穿越布線。墻面預留Φ60X150手孔≥3個，分為3排，手臂能夠輕松穿過，適合實驗在背面裝配螺母，也適合穿越裝配100X50mm弱電橋架實操。

3）每個實驗角區域裝配備裝備裝備有樓層模仿板+支撐架2套，模仿三層建筑構造，每個角型區域配套2-3套，8個角共計16-24套6U實驗機儲物儲物儲物柜，冷軋鐵板，堅固耐用，機儲物儲物儲物柜五面設定有16個Φ25進出線孔，鋼化玻璃門。

4）每個角區域配套住宅信息箱1套，長320毫米，寬160毫米，高240毫米，全鋼構造，含有9英寸1U 6口超五類非屏蔽配線架2個、9英寸1U 8口SC 光纖配線架1個、9英寸1U 1進四出閉路電視配線架1個。裝置可搭建各種互聯網永久鏈路、信道鏈路平臺，能夠拓展為監控系統、報警、智能樓宇系統實驗平臺。

5）用電安全與觸電急救虛擬擬真系統（提供演示及版權證書）：系統應用二維與三維（3D）（3D）（3D）集合的虛擬畫面，教導學生用電的安全和急救方法，系統內設定有一相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，一相觸電分維修帶電斷線、維修插頭座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法應用應用3D虛擬擬真技術展示，經過渲染和潤色，使模型看起來與真實部位件一般無二，畫面逼真。經過實驗能夠對學生實行實驗室安全用電教育，提升學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處置整理電氣事故的實用實操措施，減少電氣事故的發生。

6）三用表擬真系統（提供演示及版權證書）：本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統的功能有：電阻的測量、交流ACACAC電壓（V）（V）（V）的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提醒并可以重置多用表）、晶體管的極性判別、直線DC電壓（V）（V）（V）測量（通電流（A）（A）（A）表檔時燈光亮）、直線DC電流（A）（A）（A）的測量、以及電容好壞的判別。本系統可隨意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯露紅圈，如未定位準確無紅圈顯露，可以在實行錯誤實操的時（如所選測量界限錯誤、所測數值錯誤等等），儀表指針將無反應、提醒錯誤重新測量等，本多用表可選用交流ACACAC電壓（V）（V）（V）檔，直線DC電壓（V）（V）（V）檔，電阻檔，電流（A）（A）（A）檔，電阻調0，并而而而且可放大顯露數值，可清楚觀看所測數值大小。學生可以經過本系統學習掌控把握掌控把握掌控把握多用表的正確使用方法。



互聯網工程技術實驗裝置,嵌入式技術實驗平臺

一、基礎簡介

基于STM32系列嵌入式芯片，從嵌入式實驗教學的特別點出發，基礎功能實驗電子線路應用一體化設計方法，創新拓展型實驗電子線路應用單獨模型塊方法，需要時接入主板，既兼顧演示檢驗性實驗、又考慮到綜合設計和創新研究性實驗的需要。主板上自帶CPU編程下載連連連接口，是一款靈活性極強的集編程下載調動測量試驗與一體的新型嵌入式實驗教學平臺，適合各層次學生實行嵌入式原理和應用方面的實驗和創新。

二、特別點

1、完整的實驗指導

專門針對此實驗箱編制詳細的實驗指導書，相信您有了專業的實驗箱和詳細的指導書，會迅速掌控把握好ARM嵌入式技術，一定能快速入門，達到事半功倍的效果。

2、功能模型塊完全單獨

按照我們多年來的研發經驗，和取聽廣大用戶的建議，此款研發板應用最新理念——各功能模型塊完全單獨，互不干擾，減小初學者編程誤區。板載豐富的實驗硬件資源和連連連接口，并對外全部開放I/O口，既可簡便的使用短路帽實行默認的資源連接（便利初學者直接使用），也可以取下短路帽后應用杜邦線連接單片機的隨意I/O口線，輕松搭建自己的電子線路。協作本公司精心編寫的大量C語言實驗例程，可使用戶快速掌控把握單片機原理及其實用連連連接口技術。同時可加強初學者對主板硬件電子線路的認識，盡快熟悉硬件電子線路。

三、支持多種CPU研發實驗

標配STM32F103C8T6核心板，按照客戶需求可以選配其它單片機核心板，從而完成對各種CPU芯片的支持拓展。
