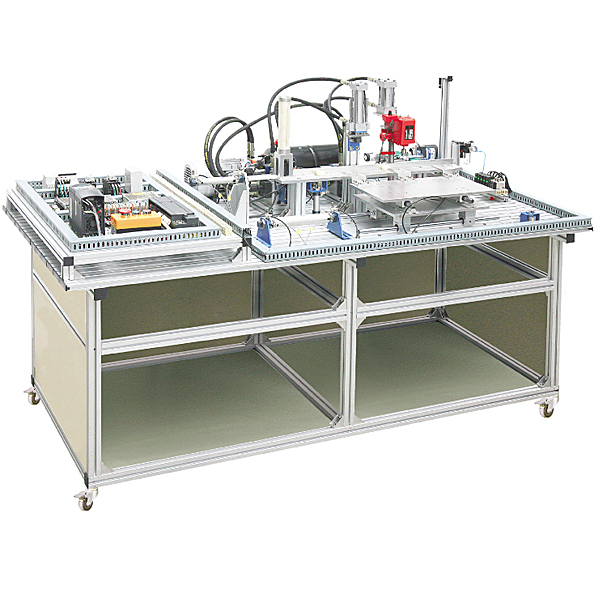

機電液氣實驗臺為鋁制型材構造，在上面可裝配上料單元、間歇式傳送及夾緊單元、沖壓單元、鉆孔單元和分揀單元，并配備裝備裝備有主機、變頻器、觸摸屏、、三相異步交流ACACAC電機、交流ACACAC減慢速度電機、直線DC電機、液壓機系統、鉆機及其液壓進給系統、氣壓傳動系統等，含有概括一個經經經典型的機電氣液綜合應用系統?？梢詫嵭薪浗浗浀湫蜋C電氣液一體化系統的裝配、液壓氣動管路裝配、電氣控制線路布線、觸摸屏與plc編程及調動測量試驗、整機調動測量試驗及運行等技能實驗，從而使學生掌控把握機電氣液的相關知識和技能。

功能數值及功能

1.作業電源：三相五線～380V±10%
2.外觀尺寸：1400mm*960mm*750mm
3.微型液壓動力源：規格限定功率（W）（W）（W） 735W；規格限定排量 1.6mL/r；規格限定壓力 6MPa
4.靜音空氣壓縮機：作業電源AC220V±10% 50Hz，寫入功率（W）（W）（W）0.68kW，公稱容積24L，規格限定流量：116L/min，規格限定輸出氣壓1MPa

按照項目教學，主要完成的作業任務如下：

任務一：設備裝配與調動
(1)上料、傳送、夾緊、分揀等自動化機構的裝配與調動；
(2)plc、變頻器、漏電斷路器、開關電源等電氣部位件的定位裝配及調動；
(3)氣動部位件的裝配與調動；
(4)液壓部位件的裝配與調動。
任務二：液壓傳動系統識圖與管路裝配
液壓機、鉆機進給系統、液壓泵站等液壓傳動系統的識圖與液壓管路裝配。
任務三：氣動系統識圖與管路裝配
調壓、換向、調動速度、順序動作控制等氣動系統的識圖與氣管裝配。

機電液氣一體化實驗裝置,汽車傳感器技術示教實驗臺

一、設備簡介
該設備應用 汽車傳感器系統的真實部位件，充分展示汽車傳感器系統的含有概括構造和作業過程。
適用來學校對汽車傳感器系統課程課程課程理論和維修實驗的教學需要。
本設備適用汽車職業教育的“五個對接十個銜接”的教學需要。
二．功能特別點
1.應用完整的發動機傳感器部位件，使用曲軸傳感器信號輪，模仿發動機運行；
實驗插接實驗連接線連接好后，可真實演示發動機傳感器、控制單元的作業過程(如火花塞點火、噴油器噴油、燃油泵作業的動作過程。)
2.裝配原車發動機控制單元，可位移臺架，多個傳感器。
3.示教板實操實操操作面板上繪有彩色噴繪電子線路圖，學生可直觀對照電子線路圖對接傳感器，認識和解析汽車傳感器系統的作業原理。
4.示教板上裝配備裝備裝備有燃油箱，燃油量等傳感器，發動機控制單元，油泵繼電器，點火開關，診斷座，保險盒，實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗發動機傳感器控制系統電子線路元件的電信號。
5.設備實操實操操作面板上傳感器側裝配備裝備裝備有檢驗測量試驗端子，可直接對接傳感器。
6.設備上裝配備裝備裝備有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元實行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數值流、執行元件測量試驗、功能數值設定、波動線解析等自診斷功能。
