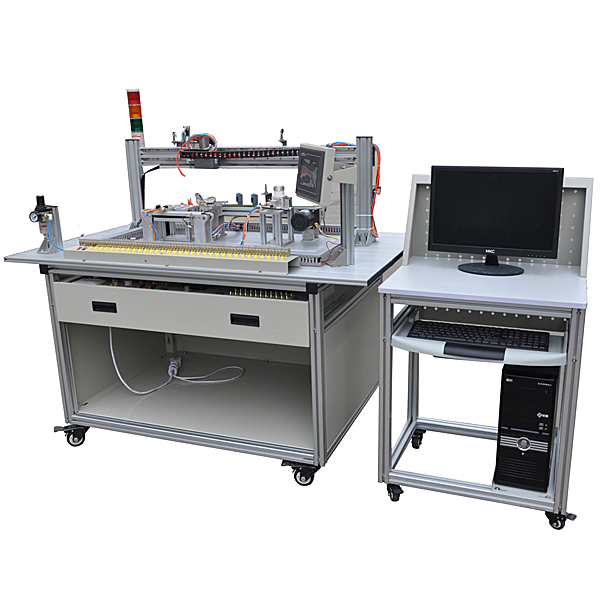

實驗系統集動作控制、氣動控制、變頻調動速度、步進電機驅動、伺服電機驅動、傳感器檢驗測量試驗、可編程控制、時序邏輯控制于一體。經過基于該實驗系統的使用、實驗和培訓，能充分鍛煉實操者團隊協作能力、計劃組織能力、自動線裝配與調動測量試驗?zāi)芰Α⒐こ虒?shí)施能力等。同時適合學生實行課程設計、畢業設計。

一、技術功能

1.寫入電源：三相四線（或三相五線）～380V±10% 50Hz

2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度≤85%（25℃） 海拔＜4000m

3.裝置容量（KV）（KV）（KV）：＜1.0kVA

4.外觀尺寸：1200mm×800mm×1500mm

二、設備配備裝備裝備裝備

主要應用型材實驗臺、上料單元、皮帶輸送檢驗測量試驗單元、氣動機械手搬運單元、物料傳送倉儲單元、物料返回單元、plc模型塊、變頻器模型塊、按鈕模型塊、電源模型塊、各種傳感器、觸摸屏、物料、I/O連連連接口板和氣管等含有概括含有概括，完成上料、檢驗測量試驗、分揀、搬運、傳輸、分類、儲物、再回到初始位置，是經經經典型的光機電一體化閉環實驗平臺。

實驗項目

任務一：氣動系統的裝配與調動測量試驗

（1）氣動方向控制線路的裝配

（2）氣動速度控制線路的裝配

（3）氣動順序控制線路的裝配

（4）氣動機械手的裝配

（5）氣動系統氣路的連接

（6）磁性開關的位置調動

光機電氣一體化實驗裝置,電動加熱座椅實驗臺

一、設備簡介
該設備應用 原汽車駕駛側電動座椅為基礎，充分展示設定有記憶功能的汽車電動座椅的含有概括構造和作業過程。適用來中高等職業技術院校、普通教育類學院和培訓機構對汽車電動座椅課程課程課程理論和維修實驗的教學需要。

二、功能特別點
1.真實可運行的汽車駕駛側電動座椅，充分展示汽車電動座椅的含有概括構造。
操縱電動座椅開關，可調動電動座椅前后位移、傾斜調動、前后垂直調動等；操縱記憶開關，存儲駕駛位置信息，可在他人改變座椅姿態后，恢復到所設定的座椅位置。真實演示帶記憶功能的汽車電動座椅的作業過程。
2.示教板實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；UV平實操實操操作面板噴繪實操實操操作面板打印有永不褪色的彩色電子線路圖；學生可直觀對照電子線路圖和實物，認識和解析汽車電動座椅的作業原理。
3.示教板實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗電動座椅各電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
4.示教板實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置。
5.示教板作業應用普通220V交流ACACAC電源，經內部電子線路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。
6.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
