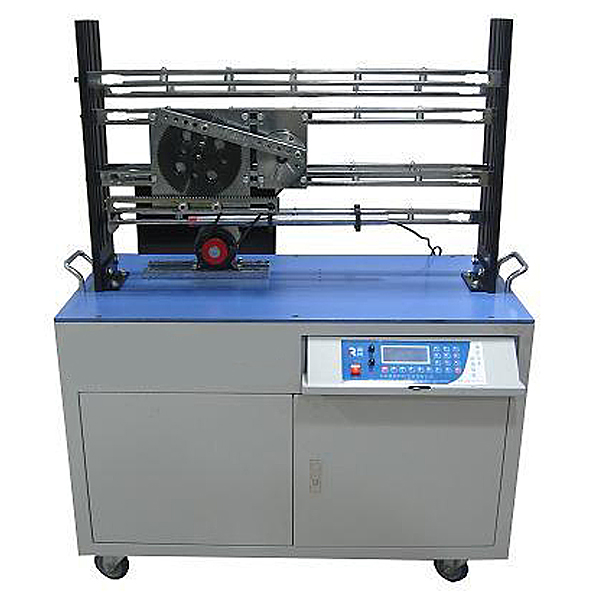

平面機構創意集合及功能數值可視化實驗臺,儲物儲物儲物柜式交直線DC調動速度實驗裝置

一、 主要技術功能數值：
1、直線DC電機功率（W）（W）（W）：125W；
2、作業轉動速度：0-200 rpm；
3、光柵角位移傳感器一個：GFJ-7-5V/1000P，轉動速度：1000柵/轉；
4、直線位移傳感器一個：WYDC-200L，測量界限L=200mm，精確度：0.5%；
5、連桿在132-316mm界限內有級可調；裝配孔間距：23mm
導桿在220-266mm界限內有級可調；裝配孔間距：23mm
搖桿在156-219mm界限內有級可調；裝配孔間距：23mm
6、帶傳動 傳動比為1：1.5；
7、鏈傳動 傳動比為1：1；
8、齒輪有三種：m=2 Z1=25 Z2=75 Z3=100
9、外觀尺寸： 1140×600×1360mm；
10、重量（kg）（kg）（kg）：85k
二、并提供以下19種拼接組裝方案：
(1).曲柄搖桿機構 ( 2).曲柄導桿搖桿機構
(3).曲柄對心滑塊機構 ( 4) .曲柄偏心滑塊機構
（5）.曲柄導桿對心滑塊機構 （6） 曲柄導桿偏心滑塊機構




平面機構創意集合及功能數值可視化實驗臺,儲物儲物儲物柜式交直線DC調動速度實驗裝置

一、 概 述

“ZRBP-03C型交直線DC調動速度實驗考核裝置”是針對維修電工高級和技師技能培訓及考核而研制的，也可作為各職業院校《電力電子技術》、《電力拖動自動控制系統》、《交直線DC調動速度》等課程的實驗設備，設定有故障設定及故障排除功能。

二、 技術功能

1. 寫入電源：三相四線（或三相五線）～380V±10% 50Hz

2. 作業環境：溫度（℃）（℃）（℃）-10℃～+40℃　相對濕度＜85%（25℃） 海拔＜4000m

3. 裝置容量（KV）（KV）（KV）：≤1.5kVA

4. 安全保障功能：設定有漏電保護、過流保護等功能，安全性符合國家相關標準

三、 裝置配備裝備裝備裝備

1. 工業控制儲物儲物儲物柜

控制儲物儲物儲物柜設定有玻璃門、直觀清晰。最上部為示波器放置區。中間部分為控制模型塊裝配區、電源控制及儀表區，儀表裝備有交直線DC電壓（V）（V）（V）表、交直線DC電流（A）（A）（A）表，和數字轉動速度表（就地就地就地實時數字顯露電機轉動速度，同時輸出模仿量電壓（V）（V）（V）信號）；下部為變流功率（W）（W）（W）模型塊、三相同步變壓器、三相電流（A）（A）（A）互感器及可調電阻負載等。

2. 調動速度機組

電機導軌：固定電機導軌，平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與發電機之間連接的同心度不超過±5絲，電機運行噪聲小，導軌還帶有便攜式手柄和減振底腳。

DQ09直線DC并（他）勵電機：220V、1.1A、185W、1500rpm。

DQ11三相繞線式異步電機：220V、0.5A、100W、1420rpm。

DQ07-1直線DC發電機：220V、1.1A、240W、1500rpm。

3. 實驗控制模型塊

給定調動模型塊

提供0～±15V連續可調直線DC電源一組。

電源模型塊

提供-15V、+15V、+24V直線DC電源各一組。

帶電流（A）（A）（A）截止負反饋的電壓（V）（V）（V）單閉環調動模型塊

帶電流（A）（A）（A）截止負反饋的轉動速度單閉環調動模型塊

電壓（V）（V）（V）、電流（A）（A）（A）雙閉環調動模型塊
