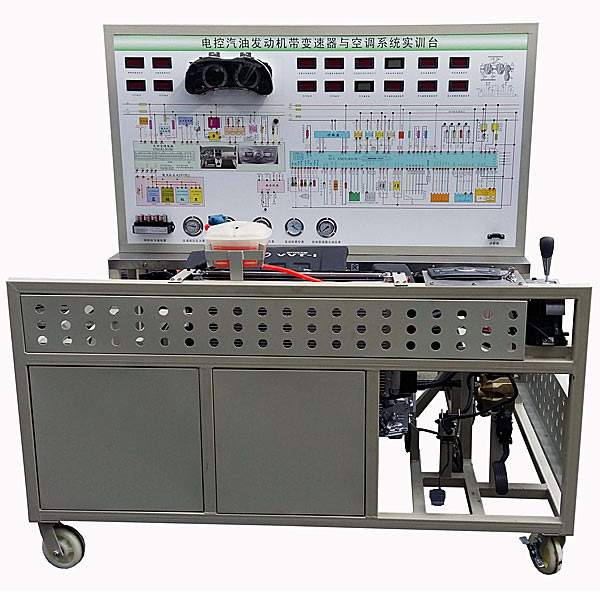

一、產品簡介
采用 電控發動機與自動變速器、自動空調系統為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，對自動變速器可進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作并做失速實驗、空調系統各項真實操作?？烧鎸嵳故倦娍仄桶l動機和自動變速器、空調系統組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和自動變速器、空調系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的電控汽油發動機和自動變速器、空調系統，充分展示電控發動機與自動變速器、空調系統的組成結構和工作過程。
2. 實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的UV噴繪彩色電路圖；學員可直觀對照電路圖和電控汽油發動機與自動變速器、空調系統實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、車速、自動變速器的檔位、噴油壓力、進氣岐管壓力等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有制動系統(制動踏板、制動總泵、制動分泵、制動盤)，可對輸出軸進行自動變速器的失速實驗，檢測發動機及自動變速器的動力參數。
8.空調系統按照原車各項功能真實操作。
9.實訓臺配備有電源總開關、水箱防護罩、輸出軸防護罩等安裝保護裝置。
10.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
11.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，正前方/兩側焊接圓形護手桿，移動靈活，安全可靠、堅固耐用。
12.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三．技術規格
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
外形：1700*1000*1700mm
四．基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板(帶面板柜) |
裝有各種檢測端子以及彩色噴繪電路圖 |
套 |
1 |
|
2 |
組合儀表 |
原車 |
套 |
1 |
|
3 |
發動機控制電腦(ECU) |
原車 |
臺 |
1 |
|
4 |
自動變速器控制電腦(ECU) |
原車 |
臺 |
1 |
|
5 |
診斷座 |
OBDⅡ |
個 |
1 |
|
6 |
點火開關(帶識讀線圈) |
原車 |
個 |
1 |
|
7 |
燃油壓力表 |
0-10kg/cm2 |
個 |
1 |
|
8 |
主油道壓力表 |
0-25kg/cm2 |
個 |
1 |
|
9 |
真空壓力表 |
0-76in.Hg |
個 |
1 |
|
10 |
發動機總成(帶附件） |
|
套 |
1 |
|
11 |
自動變速器總成 |
|
套 |
1 |
|
12 |
變速器檔桿總成 |
原車 |
套 |
1 |
|
13 |
燃油箱 |
10L |
個 |
1 |
|
14 |
汽油泵(含汽油泵插頭) |
原車 |
套 |
1 |
|
15 |
油門控制裝置 |
原車 |
套 |
1 |
|
16 |
進、排氣管(帶保護罩) |
原車 |
套 |
1 |
|
17 |
制動系統總成 |
|
套 |
1 |
|
18 |
水箱(含不銹保護罩) |
原車 |
套 |
1 |
|
19 |
冷卻電子風扇 |
原車 |
個 |
2 |
|
20 |
蓄電池 |
12V/65AH |
臺 |
1 |
|
21 |
繼電器 |
含：起動繼電器、油泵繼電器、冷卻風扇繼電器 |
套 |
1 |
|
22 |
保險絲盒 |
10路 |
個 |
1 |
|
23 |
電源總開關 |
50A |
個 |
1 |
|
24 |
制動裝置及附件 |
原車 |
套 |
1 |
|
25 |
自動空調系統 |
原車 |
套 |
1 |
|
26 |
移動臺架(帶自鎖腳輪) |
1700*1000*1700mm |
臺 |
1 |
|
27 |
故障模擬與排除裝置 |
|
套 |
1 |
|
28 |
設備教師手冊 |
|
套 |
1 |
|
29 |
設備合格證、保修卡 |
|
套 |
1 |
