一、主要技術參數

1、電源：AC220V 50Hz

2、直流電源：輸入AC220V 輸出DC24V/2A

3、液壓實驗油泵電機功率：250W，配有專用的電機調速器，調速范圍：0－1700r/min

4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。

5、實驗油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）

6、電磁換向閥：DC24V 吸力30N

7、實驗臺外型尺寸：1330mm×650mm×1750mm

8、虛擬多用表參數：

交流電壓量程檔位分：10、50、250、1000

直流電壓檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢測功能：垂直角度±15°距離1-30cm

三極管測量孔

二、主要特點

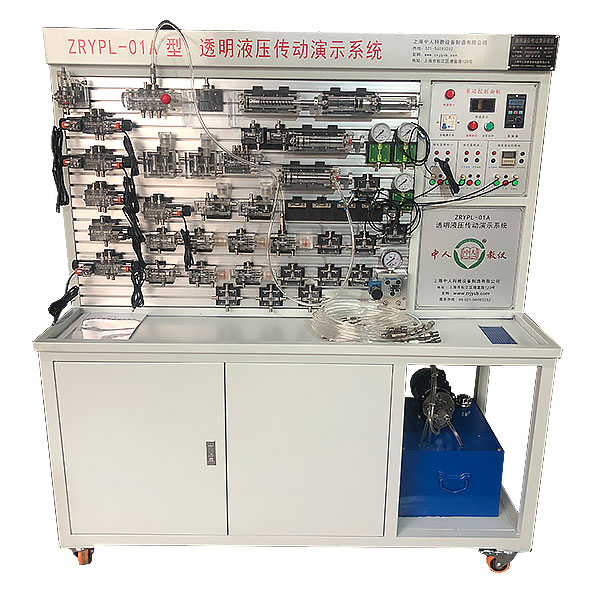

1、透明液壓傳動演示系統主要由實驗桌、實驗臺、液壓元件和電器控制器件等組件組成。

2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。

3、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

5、實驗控制單元采用獨立的繼電器控制單元進行電氣控制。

6、液壓氣壓傳動設計與控制虛擬仿真軟件

本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，界面設有首頁、幫助、全屏、元件認知、回路搭建、關鍵元件測試、典型系統測試界面。

6.1元件識別采用了自動播放的形式，介紹了設備上的郵箱、液位計、油泵機組（此處介紹彈出液壓符號、原理與介紹，點擊確定進入下一項介紹）、閥架、壓力表、傳感器等

6.2元件拆裝分為學習模式與考核模式，內置電磁換向閥、板式溢流閥、柱塞泵、過濾閥、電液伺服閥，學習模式中提示拆卸順序，高亮顯示，考核模式時拆卸與安裝均無提示，拆裝順序出錯時，將不能再進行下一步的拆裝。工具欄內設有可拖拽的密封件、泵、閥、濾油器、六角扳手、管鉗、活扳手、呆扳手、M5螺絲。

6.3液壓元件構建設有單向閥（液控、錐閥芯、球閥芯）、換向閥主體結構（O型、Y型、H型）、液壓缸（拼裝柱塞、雙作用單出桿、雙作用雙出桿、單作用雙出桿、單作用單出桿）等的構建，每種構建實驗都采用了圖形化的方式，通過拖拽設定好的圖形，進行構建，圖形庫中有混淆圖形。

6.4液壓選型是通過液壓原理圖，然后選擇泵的公稱排量（12項，含11項混淆項）和壓力等級（5項，含4項混淆項）、電磁溢流閥的選擇（3項規格、3像壓力等級、3項流量等級，均有混淆項）、濾油器的選擇（多項選擇含混淆項）、伺服閥的選擇（多項選擇含混淆項）、選擇錯誤系統將自動進行提示正確答案，選擇完后根據提示拖拽相應的工具到高亮部位。

6.5回路檢查是通過選擇正確的配件，包含密封圈的選擇、檢查閥門開關等。然后下一步驟進行開機，根據提示開機，開機后進入監控界面，根據提示逐一開啟設備，提示的形式為文字與按鈕高亮，

6.6液壓缸壓力測試通過后臺界面的測試按鈕進入實驗，逐步分為啟動摩擦測試、啟動摩擦力、參數設置、開始測試、繪制曲線、停止測試。

6.7典型系統測試分試運行、階段響應測試、頻率響應測試。以上測試均為通過后臺監控界面進行實驗。

6.8軟件須能進行全方位旋轉、放大、縮小觀看其細節。且整體同一平臺，不得以單獨的資源展現。

透明液壓傳動實驗臺,透明液壓實訓裝置

三、液壓基本實驗的換向回路

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控平向閥的閉鎖回路。

4、壓力調定回路。

5、二級壓力控制回路。

6、用減壓閥的減壓回路。

7、用增壓缸的增壓回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的復合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥并聯的二次進給同路。

16、用順序閥的順序動作回路。

17、用壓力繼電回的順序動作回路。

18、用行程開關控制的順序動作回路。

19、用行程換向閥的順序動作回路。

20、串聯液壓缸的同步回路。

21、用先導型溢流閥控制的換向回路。

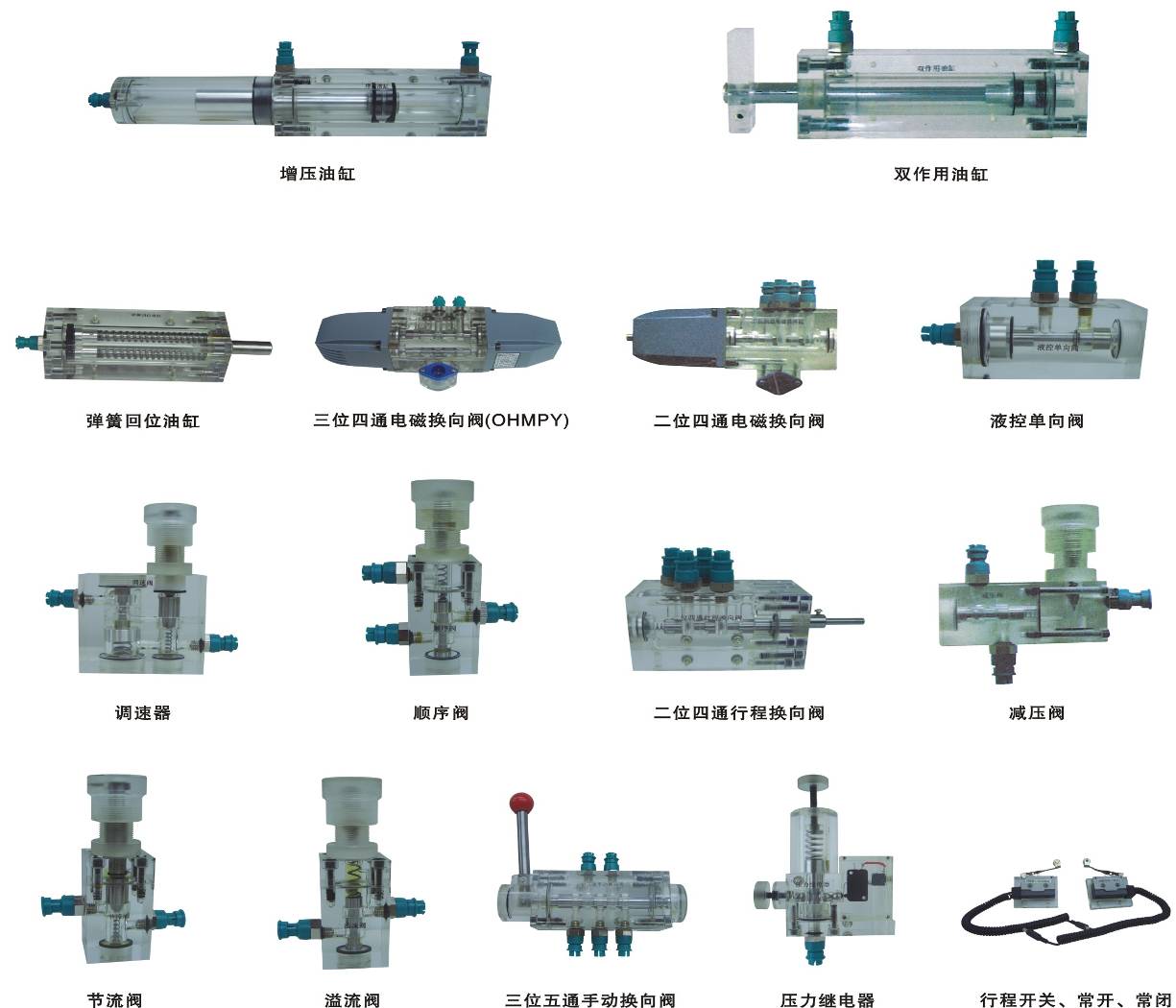

五、透明液壓配置清單

序號	名稱	型號	數量	備注
1	實驗桌		1張
2	實驗臺		1臺
3	繼電器控制模塊		1塊
4	雙作用油缸（帶行程撞塊）	透明元件	2只
5	二位二通電磁換向閥	透明元件	1只
6	二位四通電磁換向閥	透明元件	2只
7	三位四通電磁換向閥（O型）	透明元件	1只
8	三位四通電磁換向閥（H型）	透明元件	1只
9	三位四通電磁換向閥（M型）	透明元件	1只
10	彈簧回位油缸	透明元件	1只
11	增壓油缸	透明元件	1只
12	輔助油箱	透明元件	1只
13	單向閥	透明元件	2只
14	液控單向閥	透明元件	2只
15	溢流閥（直動式）	透明元件	2只
16	溢流閥（先導式）	透明元件	1只
17	節流閥（直動式）	透明元件	1只
18	調速閥	透明元件	2只
19	順序閥	透明元件	2只
20	減壓閥	透明元件	1只
21	二位四通行程換向閥	透明元件	1只
22	三位五通手動換向閥	透明元件	1只
23	壓力繼電器	透明元件	1只
24	壓力表	透明元件	3只
25	三通接頭	透明元件	7只
26	四通接頭	透明元件	3只
27	行程開關（常開）		2只
28	行程開關（常閉）		2只
29	透明液壓皮管		20米
30	油盤		1只
31	油箱		1只
32	機泵組		1套
33	L-HL46號液壓油		5kg
34	電磁閥通用連接線		3條
35	壓力繼電器插頭線		1條
36	螺絲刀6×100（一字、十字）		各1把
37	剪刀		1把
38	活動板手		1把
39	尖嘴鉗		1把
40	內六角扳手M5		1把
41	內六角扳手M6		1把
42	內卡簧鉗		1把
43	外卡簧鉗		1把
44	快速油接頭		5只
45	透明液壓使用說明書		1冊

常見問題：

1、如果我要購買透明液壓傳動實驗臺,透明液壓實訓裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的透明液壓傳動實驗臺,透明液壓實訓裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開透明液壓傳動實驗臺,透明液壓實訓裝置的發票，您需要提供開票資料。

3、你們的透明液壓傳動實驗臺,透明液壓實訓裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。

本文來自網絡，圖片為參考圖片，不代表本站立場，轉載請注明出處：透明液壓傳動實驗臺,透明液壓實訓裝置
