更新時間：2024-11-07 23:42:59
可選桌體：鐵桌、鋁型材結構
用戶關注度：
簡要描述：

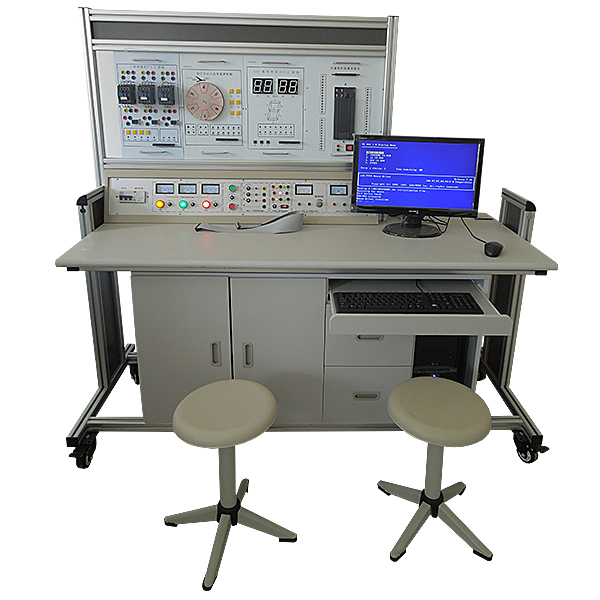

PLC基礎實訓裝置,可編程控制技術實驗臺可選西門子、三菱、匯川、歐姆龍等品牌，柜體設有抽屜，用于放置工具及資料，電腦桌聯體設計。
一、設備概述
plc可編程控制器是以微理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷的發展。根據這一發展形勢，國各大中專院枝、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修課。PLC編程實驗系統是根據這一教學要求開發的新一代PLC教學產品，自產品推出以來，得到了各大院枝教學老師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和換作方法，加快學習PLC的編程方法，都具有極大的幫助，是PLC教學的理想工具。
二、功能特點
1、電源模塊：220V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有保險絲保護，控制屏的供電由漏電保護開關和啟停開關控制；單相220V電源一組，由啟停開關控制輸出，并設有保險絲保護。
2、直流電壓：24V、+5V輸出，0～±10V可調輸出；直流電流：4～50mA可調輸出；
3、實訓桌：實訓桌為鋁木結構，桌面為防火、防水、耐磨高密度板；柜體設有抽屜，用于放置工具及資料，電腦桌聯體設計。
三、技術參數
1、輸入電源：市電～220V±10%，工頻50Hz；
2、環境溫度：-5℃～+40℃，相對濕度＜85%（25℃）；
3、裝置容量：＜1.5KVA；
4、外形尺寸：1600mm×730mm×1700mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、配置清單：
1、實訓桌
2、實訓臺
3、PLC主機模塊：三菱FX2N-48MR（輸入24點，輸出24點）。
4、模塊掛箱：
PLC實訓模塊一：
1）音樂噴池模擬控制 2）答題器模擬控制 3）裝配流水線的模擬控制 4）十字路交通燈模擬控制 5）自動軋鋼機模擬控制 6）天塔之光/電視塔電波模擬控制
PLC實訓模塊二：
1）自動送料裝車/傳送帶模擬控制 2）多種液體混合裝置/攪拌機模擬控制 3）自動售貨機模擬控制 4）水塔自動供水模擬控制 5）郵件分揀模擬控制
PLC實訓模塊三：
1）基礎輸入/輸出實驗 2）四層電梯自動控制 3）中間繼電器
PLC實訓模塊四：
1）電鍍系統模擬控制 2）洗衣機自動控制 3）LED七段數碼管顯示控制
5、安全型插拔線，10根：長1000mm； 40根：長600mm；
6、配備PLC編程軟件、PLC學習軟件、編程電纜和相關操作手冊（紙質）。
7、單片機、plc可編程設計與控制虛擬仿真軟件：
本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
8、虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：
本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。
五、實驗內容
1、與、或、非邏輯功能實驗
2、定時器、計數器功能實驗
3、跳轉、分支功能實驗
4、移位寄存器實驗
5、數據處理功能實驗
6、微分、位操作實驗
7、音樂噴池模擬控制實驗
8、答題器模擬控制實驗
9、裝配流水線的模擬控制實驗
10、十字路交通燈模擬控制實驗
11、自動軋鋼機模擬控制實驗
12、天塔之光/電視塔電波模擬控制實驗
13、自動送料裝車/傳送帶模擬控制實驗
14、多種液體混合裝置/攪拌機模擬控制實驗
15、自動售貨機模擬控制實驗
16、水塔自動供水模擬控制實驗
17、郵件分揀模擬控制實驗
18、四層電梯自動控制實驗
19、中間繼電器實驗
20、電鍍系統模擬控制實驗
21、洗衣機自動控制實驗
22、LED七段數碼管顯示控制實驗
熱銷產品：電工實訓臺
常見問題：
1、如果我要購買PLC基礎實訓裝置,可編程控制技術實驗臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的PLC基礎實訓裝置,可編程控制技術實驗臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開PLC基礎實訓裝置,可編程控制技術實驗臺的發票，您需要提供開票資料。
3、你們的PLC基礎實訓裝置,可編程控制技術實驗臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
