一、實驗目的：
電滲析是近期發展起來的膜分離技術，它廣泛應用于水處理各個行業，即可用于苦咸水淡化和工業生產用水的處理，又可用于冶金、化工、食品、醫藥等行業的廢液回收利用。
在電滲析運行過程中，由于離子在溶液中和在交換膜中的遷移率不等，導致電滲析在高電流密度下出現極化現象，使溶液中的pH發生變化、交換膜上生成水垢，造成產水能力下降和額外的能量損失。因此，在電滲析運行前必須測定出它的極限電流密度，確保電滲析極限電流密度的方法很多，常用的方法是電壓——電流法。本實驗就是采用的這種方法。
通過實驗希望達到下述目的：
1、 熟悉電滲析器各部分構造、功能、安裝方法及操作方法；
2、 掌握電滲析器極限電流的測定、計算方法；
3、加深理解電滲析運行中的電流密度、液體流速、溶液中含鹽量三者關系。
二、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：100L/h
3、離子交換膜：異相陽、陰離子交換膜 、
4、電極材料：（石墨、鈦涂粉）、
5、脫鹽率：50～75、
6、電滲析器除鹽率≧70～80、
7、電滲析器尺寸400 mm×220 mm×500 mm、
8、裝置外形總尺寸：1100mm×450mm×1400mm、
9、工作電源：AC220V±10%、50Hz，單相三線制，功率500W，安全保護：具有接地保護、漏電保護、過流保護、、

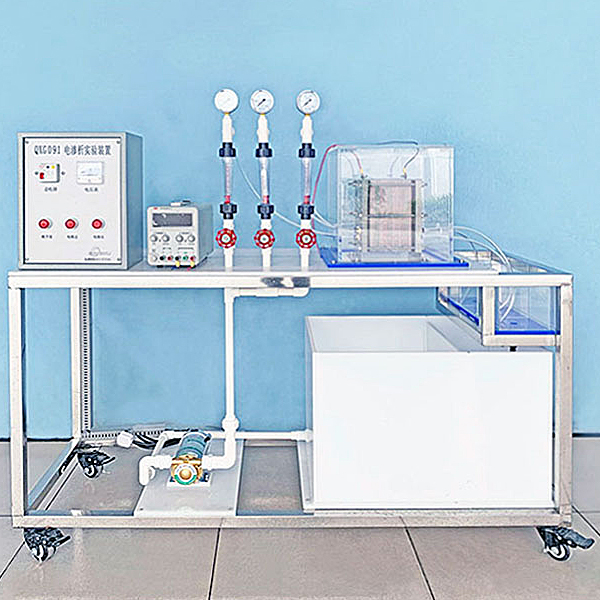

三、主要配置：
1、裝置包括電滲析外池1套、透明有機玻璃材質、壁厚10mm（600mm×400mm×600mm）、
2、電滲析器1套、包括：膜對數：96對，4級8段；
3、離子交換膜：異相陽、陰離子交換膜，電極材料：（石墨、鈦涂粉）；
4、可調直流穩壓電源：0~60V、0～5A，輸出方式：單路，三位數顯，
5、原水箱、濃水箱和淡水箱各1只：白色PP板、厚度10mm，底板上有放空閥，方便將水排凈、、
6、防腐蝕進水泵1臺、額定流量1m3/h、揚程15m、功率370W；
7、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套：功率15W、轉速90rpm；
8、流量測量與調節：轉子流量計，液體流量計3只（量程16-160L/H）；
9、壓力表3只、
10、銅制取樣口4個、
11、倒順開關1只、
12、實驗臺面（10mm厚PP白色板）、
13、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
14、配套UPVC連接管道和閥門（中財品牌）。
15、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
16、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
3、原理展示：展示濕式報警系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部水流。配備練習模塊（內置4道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有選擇題、計算題，每題均有計分，提交后顯示正確答案與得分
B、氣體滅火系統
1、系統概述：氣體滅火系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置8道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、HFC-227儲瓶、瓶頭閥、七氟丙烷單向閥、高壓軟管、氣體單向閥、安全閥、稱重報警儀、電磁啟動器、選擇閥、煙感報警器、火災報警控制器。
3、原理展示：展示氣體滅火系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部氣體。配備練習模塊（內置3道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有6道選擇題，每題均有計分，提交后顯示正確答案與得分
C、逃生演練：采用趣味游戲的形式進行教學，在限定的時間內逃出著火房間，選擇失誤將直接進入分數界面。
同類產品：
ZR-134型
電滲析實驗裝置 |
套、實 |
主要參數及配置：
處理水量：100L/h 離子交換膜：異相陽、陰離子交換膜 、電極材料：（石墨、鈦涂粉）、脫鹽率：50～75、、電滲析器除鹽率≧70～80、電滲析器尺寸400 mm×220 mm×500 mm、電源 220V、 功率500W、配置：實驗裝置包括有機玻璃制成外池1套、電滲析器1套、配套裝置有水箱1只、水泵1臺、轉子流量計3只、壓力表3只、5個取樣口、直流穩壓電源1臺、倒順開關1只、儀表控制箱1只、漏電保護開關、按鈕開關、連接管道、閥門及帶移動輪子不銹鋼支架等組成。 |
ZR-135型
隔膜電解實驗裝置 |
套 |
主要參數及配置：
處理水量：5～30L/h、工作電壓：0-60V（DC）、裝置占地約0.5㎡、電源 220V、 功率300W、
配置： 電解池1套、配水箱 1只、水泵1臺、轉子流量計1只、直流電源1套、陰陽電極板1套、離子交換膜1套、控制柜 1只、漏電保護器1個、連接管道及球閥1批、帶移動輪子不銹鋼實驗臺架等組成。 |
ZR-136型
電解和電滲析組合實驗裝置 |
套 |
主要參數及配置：
處理水量：100L/h、裝置外形尺寸： 1300 mm×400 mm×1500 mm 電源 220V、 功率500W、
配置：實驗裝置包括有機玻璃制成外池1套、電解池1套、電滲析器1套、配套裝置有水箱1只、水泵1臺、轉子流量計3只、壓力表3只、5個取樣口、直流穩壓電源1臺、倒順開關1只、儀表控制箱1只、漏電保護開關、按鈕開關、連接管道和球閥、帶移動輪子不銹鋼支架等組成。 |
ZR-142型
鐵炭微電解實驗裝置 |
套 |
主要參數及配置：
處理水量：25L/h。裝置外形總尺寸：700 mm×400 mm×1400 mm、電源 220V 單相三線制 功率300W
配置：PVC材料廢水池1只、有機玻璃鐵碳微電解池1套、防腐蝕磁力提升水泵1臺、進水流量計(浮子型4-40 L/h)1只、氣泵1臺、氣體流量計1只、鐵肖填料1批、連接管路及球閥1批、電控箱1只、漏電保護開關1只、按鈕開關2只、電源線 1只、帶移動輪子不銹鋼臺架等組成1套。 |
