【鐵柜】機械原理陳列柜,機械原理示教展示柜

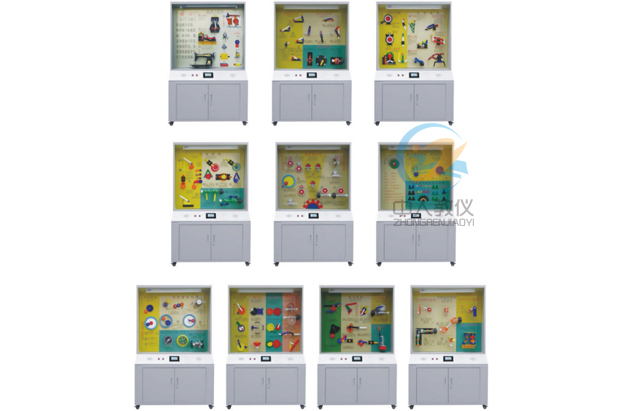

1、陳列柜體：
（1）全套陳列柜由10個單體陳列柜組成，外形尺寸：1200×450×1900mm；
（2）陳列柜體采用鋁木結構；陳列柜采用彩色背景板，圖、文、物并茂。
2、柜內各種傳動模塊均采用20W減速電機傳動。根據零件性質特點（傳動類零件、連接類零件或支承類零件）選擇優質工程塑料精工制作模型。非金屬件10年內不老化。
3、控制系統要求：采用單片機作為處理單元，控制整個系統的動作和運行。
功能要求：
（1）音質高、操作簡便、多種控制：采用高品質功放及音響設備，環繞立體聲，信噪比≥85dB。采用單片機控制，按鈕功能直觀，處理高效；
（2）語音講解、講解內容文字、模型指示同步：控制系統具有語音講解、講解內容文字、模型指示同步，當講解語音播放到某一模型時，陳列柜可實現聲、動、畫同步以及順序、點播、全動、暫停、師生交互等任意功能；
（4）無線遙控功能：增強型遙控發送和接收，室內50米室外100米遙控正常，一個遙控器可控制整套系統的運行播放/暫停/停止，選播任意柜號，任意柜內容章節。
4、主要配置：
（1）CPU STM32主頻36MHz：1個/柜；
（2）高保真喇叭：2個/柜；
（3）遙控器：1個/套；
（4）說明書：1份；
（5）電源：單相220V±10% 5A，50Hz；
（6）工作環境：溫度-10～50℃相對濕度≤90%（25℃）。
5、陳列柜展示內容：（1）1柜：機構的組成（前言；機構的組成：蒸汽機、內燃機。平面運動副：移動副、轉動副、高副。空間運動副：點接觸高副、圓柱副、球面副、球銷副、螺旋副）；（2）2柜：平面連桿機構（鉸鏈四桿機構：曲柄搖桿機構、雙曲柄機構、雙搖桿機構。平面四桿機構的演化：對心曲柄滑塊機構、偏置曲柄滑塊機構、正弦機構、偏心輪機構、雙重偏心機構、直動滑桿機構、擺動導桿機構、搖塊機構、轉動導桿機構、雙滑塊機構）；（3）3柜：平面連桿機構的應用（平面連桿機構的應用模型：鄂式碎石機、飛剪、慣性篩、攝影機平臺、機車車輪聯動機構、鶴式起重機、牛頭刨床、插床）；（4）4柜：空間連桿機構（空間連桿機構：RSSR空間機構、4R萬向節機構、RRSRR角度傳動機構、RCCR直角聯軸節機構、PSSR飛機起落架機構、SARRUT（薩勒特）機構）；（5）5柜：凸輪機構（凸輪機構模型：尖端推桿盤形凸輪、子推桿盤形凸輪、平底推桿盤形凸輪、擺動推桿盤形凸輪、槽形凸輪、移動凸輪、等寬凸輪、反凸輪機構、端面-圓錐-圓柱凸輪機構、主回凸輪機構）；（6）6柜：齒輪機構的類型（平面齒輪機構：外嚙合直齒輪、內嚙合直齒輪、齒輪齒條、斜齒輪、人字齒輪。空間齒輪機構：直齒圓錐齒輪、曲齒圓錐齒輪、螺旋齒輪、蝸桿蝸輪）；（7）7柜：輪系的類型（定軸輪系；周轉輪系：2K-H型行星輪系、差動輪系、3K周轉輪系、K-H-V行星輪系、復合輪系）；（8）8柜：輪系的功用（輪系的功用：較大傳動比、分路傳動、變速傳動、換向傳動、運動合成、運動分解、擺線針輪減速器、諧波傳動減速器）；（9）9柜：間歇運動機構（棘輪機構：齒式棘輪機構、摩擦式棘輪機構、超越離合器。槽輪機構：外槽輪機構、內槽輪機構、球面槽輪機構。不完全齒輪機構：漸開線不完全齒輪機構、擺線輪不完全齒輪機構、凸輪式間歇機構）；（10）10柜：組合機構（組合機構：凸輪-蝸桿組合機構、疊加機構、聯動凸輪組合機構（1）、聯動凸輪組合機構（2）、轉動導桿-齒輪機構、凸輪-齒輪組合機構、凸輪-連桿組合機構、齒輪-連桿組合機構。
