日常生活中泵的應用很多。泵是一種提高位能的裝置，根據用途不同有水泵、氣泵、油泵等。

熱泵顧名思義就是泵熱的裝置。熱泵技術是近年來在全世界備受關注的新能源技術，目前較多地應用于冷暖空調機。

熱泵按結構、用途等可以有多種分類。如果按所取熱源方式，常見的可分為空氣源、水源、地熱等；空氣源熱泵熱水器是空氣源熱泵的其中一種用途方式。

空氣源熱泵的原理是怎么樣的？

空氣源熱泵系統的主要工作原理就是利用少量高品位的電能作為驅動能源，從低溫熱源（空氣當中蘊涵的熱能）高效吸收低品位熱能并傳輸給高溫熱源（水箱里的水），達到了“泵熱”的目的。

熱泵技術是一種提高能量品位的技術，它不是能量轉換的過程，不受能量轉換效率極限1００％的制約。利用熱泵熱水機釋放到水中的熱量不是直接用電加熱產生出來的，而是通過熱泵熱水機把熱源搬運到水中去的，所以平均能效比能達到400%以上。也就是1度電通過熱泵能產生4度電的效果。

商用型空氣源熱泵系統結構流程說明：

→高壓保護器→換向閥 →熱交換器（家用型水箱）→節流裝置→蒸發器→低壓保護器→氣液分離器→壓縮機。



商用型直熱式空氣源熱泵系統結構流程說明：

壓縮機→換向閥 →高壓保護器→套管換熱器→高壓儲液罐→過濾器→卸壓閥→膨脹閥→蒸發器→低壓保護器→氣液分離器→壓縮機。

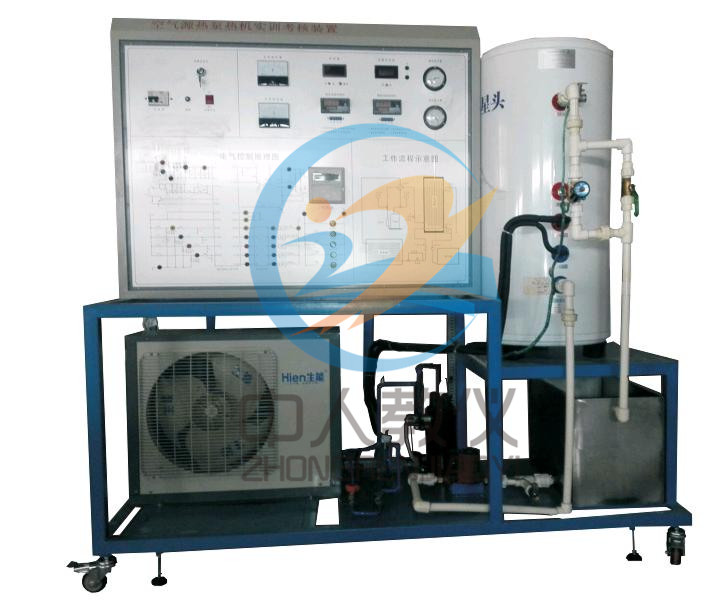

空氣源熱泵熱機實訓考核裝置功能

 “空氣源熱泵熱機實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、熱泵技術教學實訓裝置。熱泵技術是回收和利用低位熱能的有效措施之一，研究和推廣熱泵技術對于節能有重要意義。隨著這幾年制冷技術的發展，熱泵技術在我國得到日益廣泛的應用。

一、 裝置特點
1. 系統采用空氣源熱泵熱水機組，與實際教學接軌
2. 整套實訓裝置集空氣源熱泵熱機系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，滿足對實訓的要求
3. 實訓裝置直觀展示了熱泵型熱水器的系統結構、工作原理，可清楚的看到制熱循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵系統的實時工作狀態一目了然
4. 可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故
二、技術性能
1.輸入電源：單相三線～220V±10%  50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.5kVA
4.制冷劑：R22
5.制熱量：3kW
6.重  量：200kg
7.外形尺寸（大約）：180cm×73cm×164cm
8.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、實訓裝置的基本配置及功能
實訓裝置主要由控制屏、實訓桌、熱泵機組等組成
1.實訓桌
實訓桌采用鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。
2.控制屏
采用鐵質雙層亞光密紋噴塑結構，鋁質面板，面板上印有熱泵機組系統流程圖，并設有明確標識及相應指示燈，便于學生分析觀察。
3.電源控制部分
交流電源：提供控制屏以及熱泵機組工作所需的單相交流電源，可由電源總開關來控制。配有指針式交流電壓表，交流電流表，可指示輸入電網電壓值以及系統工作電流值。
4.測量儀表
（1）指針式電壓表：0～250V
（2）指針式電流表：0～10A
（3）真空壓力表：-0.1～1.5MPa
（4）真空壓力表：-0.1～3.5MPa
（5）數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃
5.熱泵機組
包含1匹全封閉制冷壓縮機、冷凝器、視液鏡、干燥過濾器、膨脹閥、手閥、蒸發器、壓力控制器、除霜溫控器等構成。另外系統還配備有儲水水箱，以利于學生在做實訓的過程中水的再循環利用。
四、實訓項目
1.熱泵機組系統的認識和了解
2.熱泵機組系統啟動、運行、調試、保護技術的實訓
3.熱泵機組運行工況和運行參數的檢測及分析
4.熱泵機組制熱量、性能系數的計算與分析
5.熱泵機組系統故障的設置和檢測
